產品系列
刮泥機系列
行車式刮泥機
發布時間:2019-06-17 點擊次數:6672 次
![]() |
![]() |
![]() |
![]() |
產品概述:
行車式刮泥機,用于污水處理廠、自來水廠平流沉淀,將沉降在池底的污泥刮到泵刮泥口,通過泵邊行走邊刮泥,然后將污泥排出池外,可以解除清理池底污泥之苦。
結構原理:
行車式刮泥機由1 工作橋、 2 驅動行走裝置、 3 刮泥系統、 4 撇渣裝置(選擇件)、 5 電控柜、 6 虹刮發生器(虹刮方式)等組成。在斜管沉淀池中使用時,還需安裝池底刮泥架和刮泥吊架。
傳動裝置:采用軸裝式減速機作為驅動動力,裝在行車兩端梁上,為雙驅動,結構緊湊,裝卸方便,其上設有過載保護裝置,當設備驅動過載時,起到停機保護作用(調節壓緊彈簧調節預壓力)。
刮泥系統:采用四臺潛污泵作為刮泥動力,裝在行車平臺上,與排泥管路相連。行車沿池長方向運行時,潛污泵將池底沉淀污泥刮至管道中,經排泥管路排列到泥槽內。
撇油裝置:刮泥機上裝有撇油刮板將池體內漂浮的浮油刮集到池體的兩端,再由池體兩端的排油裝置排除。
排泥管路:與潛污泵相連,用來排除排污泵刮至管路中的污泥。
吊架:與行車平臺相連,用來支承懸掛刮泥管路及刮泥板等。
刮泥板:用來刮集沉淀于池底的污泥,其結構呈菱形,有效的實現刮集污泥的作用,刮泥板底端距池底有一定的距離,目的是為減小設備在運行中的阻力,且使污泥有好的流動性,便于潛污泵刮排。
電氣控制箱:該機具有手動、緊停、反向、切斷、延時等控制功能,若發生故障或維修原因可通過停止按鈕關閉電機,實現緊急切斷。行車運行到沉淀池兩端時,通過限位開關,可將行車停留或反向運行,控制箱內設有延時裝置,可調節延時時間來控制設備運行的時間間隔。另外還有刮泥泵的開、停與行車分控,以及漏電保護功能。
行程控制裝置:安裝在驅動裝置的兩端,與鋼軌上的限位質子相碰撞,實現行車的往復運動。

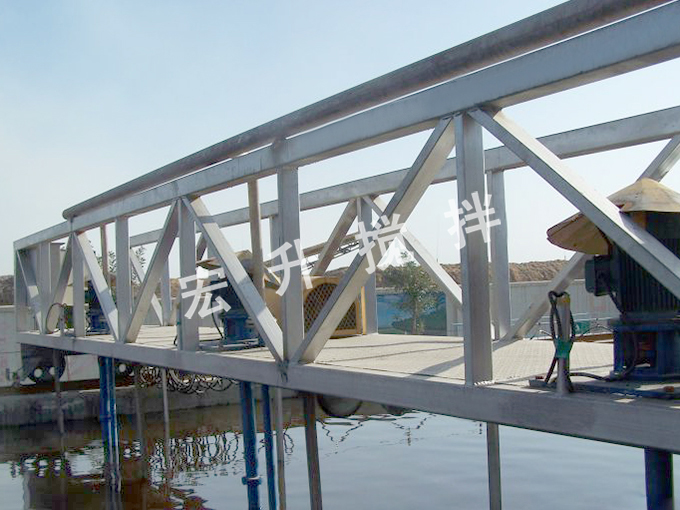

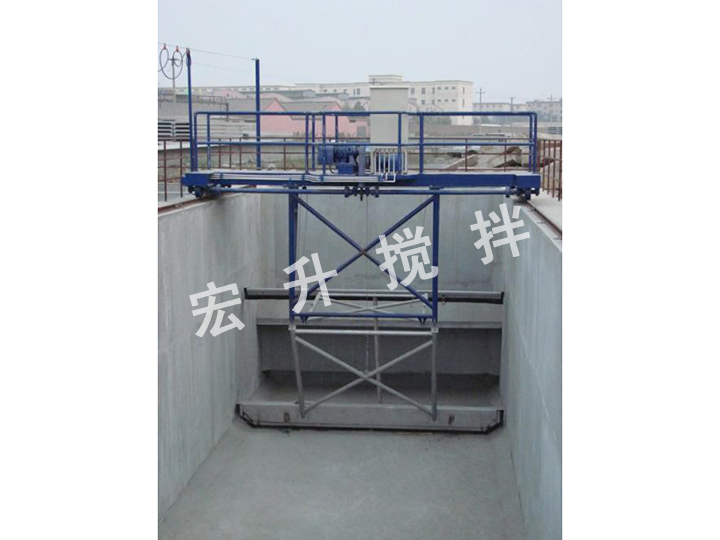

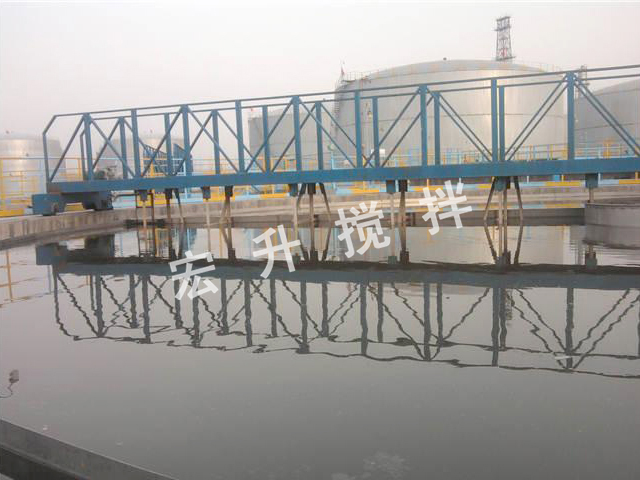

本設備由四點支撐行走大梁橫跨在平流式沉淀池上,雙邊驅動,池兩邊均鋪設鋼軌,從池的一端運行到池子的另一端,邊行走邊刮泥,撞到行程控制,折返行走,回程刮泥,完成一個工作周期。
安裝:
(一)注意事項
為便于刮泥機的正常運轉,安裝時必須使四個行走輪在矩形的兩條平行邊上。軌道鋼必須在矩形的兩條邊上且在同一個水平面上。
(二)安裝步驟
1、在平流池兩側壁頂預留軌道鋼預埋鐵,一米一塊,每塊預埋鐵上在兩端制作螺栓和壓板,以便于壓牢鋼軌。
2、將設備吊至平流池上,四個行走輪安放于鋼軌上,按基準線找平,校核安裝尺寸。
3、滑動電纜及電器安裝,將吊電纜用吊環傳入鋼絲繩,把鋼絲繩拉緊,固定在兩頭的立柱上。穿接主電纜,通電調試行走情況,安裝行程開關及觸碰塊,根據回車位安裝防掉車擋板。
4、試車,在安裝結束后空車運轉至少不間斷運行8小時,時刻檢查行車是否有掉軌現象,一經發現,及時停車處理,防止設備掉入池中。
5、刮泥泵安裝,將刮泥泵安裝在工作橋上。
6、刮泥管和排泥管管道安裝,從刮泥泵的入口處開始自上往下安裝管道及刮泥嘴,刮泥嘴至池底距離為10~20mm。數臺刮泥泵匯總至一條出泥管道排入平流池外側污泥溝中。
7、接通刮泥泵電源。
8、進水試泵,在試車運行無問題后,向池內注水,水位要求高于刮泥泵泵頭30mm,邊進水邊開泵,觀察排泥口出水情況。
行車式刮泥機,用于污水處理廠、自來水廠平流沉淀,將沉降在池底的污泥刮到泵刮泥口,通過泵邊行走邊刮泥,然后將污泥排出池外,可以解除清理池底污泥之苦。
結構原理:
行車式刮泥機由1 工作橋、 2 驅動行走裝置、 3 刮泥系統、 4 撇渣裝置(選擇件)、 5 電控柜、 6 虹刮發生器(虹刮方式)等組成。在斜管沉淀池中使用時,還需安裝池底刮泥架和刮泥吊架。
傳動裝置:采用軸裝式減速機作為驅動動力,裝在行車兩端梁上,為雙驅動,結構緊湊,裝卸方便,其上設有過載保護裝置,當設備驅動過載時,起到停機保護作用(調節壓緊彈簧調節預壓力)。
刮泥系統:采用四臺潛污泵作為刮泥動力,裝在行車平臺上,與排泥管路相連。行車沿池長方向運行時,潛污泵將池底沉淀污泥刮至管道中,經排泥管路排列到泥槽內。
撇油裝置:刮泥機上裝有撇油刮板將池體內漂浮的浮油刮集到池體的兩端,再由池體兩端的排油裝置排除。
排泥管路:與潛污泵相連,用來排除排污泵刮至管路中的污泥。
吊架:與行車平臺相連,用來支承懸掛刮泥管路及刮泥板等。
刮泥板:用來刮集沉淀于池底的污泥,其結構呈菱形,有效的實現刮集污泥的作用,刮泥板底端距池底有一定的距離,目的是為減小設備在運行中的阻力,且使污泥有好的流動性,便于潛污泵刮排。
電氣控制箱:該機具有手動、緊停、反向、切斷、延時等控制功能,若發生故障或維修原因可通過停止按鈕關閉電機,實現緊急切斷。行車運行到沉淀池兩端時,通過限位開關,可將行車停留或反向運行,控制箱內設有延時裝置,可調節延時時間來控制設備運行的時間間隔。另外還有刮泥泵的開、停與行車分控,以及漏電保護功能。
行程控制裝置:安裝在驅動裝置的兩端,與鋼軌上的限位質子相碰撞,實現行車的往復運動。
本設備由四點支撐行走大梁橫跨在平流式沉淀池上,雙邊驅動,池兩邊均鋪設鋼軌,從池的一端運行到池子的另一端,邊行走邊刮泥,撞到行程控制,折返行走,回程刮泥,完成一個工作周期。
安裝:
(一)注意事項
為便于刮泥機的正常運轉,安裝時必須使四個行走輪在矩形的兩條平行邊上。軌道鋼必須在矩形的兩條邊上且在同一個水平面上。
(二)安裝步驟
1、在平流池兩側壁頂預留軌道鋼預埋鐵,一米一塊,每塊預埋鐵上在兩端制作螺栓和壓板,以便于壓牢鋼軌。
2、將設備吊至平流池上,四個行走輪安放于鋼軌上,按基準線找平,校核安裝尺寸。
3、滑動電纜及電器安裝,將吊電纜用吊環傳入鋼絲繩,把鋼絲繩拉緊,固定在兩頭的立柱上。穿接主電纜,通電調試行走情況,安裝行程開關及觸碰塊,根據回車位安裝防掉車擋板。
4、試車,在安裝結束后空車運轉至少不間斷運行8小時,時刻檢查行車是否有掉軌現象,一經發現,及時停車處理,防止設備掉入池中。
5、刮泥泵安裝,將刮泥泵安裝在工作橋上。
6、刮泥管和排泥管管道安裝,從刮泥泵的入口處開始自上往下安裝管道及刮泥嘴,刮泥嘴至池底距離為10~20mm。數臺刮泥泵匯總至一條出泥管道排入平流池外側污泥溝中。
7、接通刮泥泵電源。
8、進水試泵,在試車運行無問題后,向池內注水,水位要求高于刮泥泵泵頭30mm,邊進水邊開泵,觀察排泥口出水情況。
